Защита электропривода Захист електропривода Drive protection

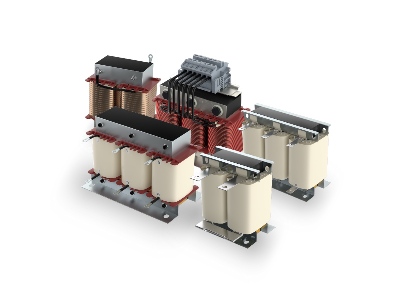

Однофазные моторные дроссели

Однофазні моторні дроселі

Single-phase motor chokes

Однофазные моторные дроссели — это критически важные компоненты систем промышленного электропривода, устанавливаемые между выходом частотного преобразователя и электродвигателем. Их главная задача — компенсация негативных явлений, возникающих при передаче ШИМ-сигнала по моторному кабелю.

Однофазні моторні дроселі — це критично важливі компоненти систем промислового електропривода, що встановлюються між виходом частотного перетворювача та електродвигуном. Їхнє головне завдання — компенсація негативних явищ, що виникають при передачі ШІМ-сигналу моторним кабелем.

Single-phase motor chokes are critical components of industrial electric drive systems, installed between the frequency converter output and the motor. Their main task is to compensate for the negative effects arising from PWM signal transmission over the motor cable.

В нашем каталоге представлены однофазные моторные дроссели серии ДМО-220 разных номиналов по току — от 4А до 25А. Все модели в наличии на складе и готовы к отгрузке.

У нашому каталозі представлені однофазні моторні дроселі серії ДМО-220 різних номіналів за струмом — від 4А до 25А. Усі моделі в наявності на складі та готові до відвантаження.

Our catalog features single-phase motor chokes of the DMO-220 series in various current ratings — from 4A to 25A. All models are in stock and ready for shipment.

Наличие и цены Наявність і ціни In stock & pricing

Моторные дроссели в наличии

Моторні дроселі в наявності

Motor chokes available now

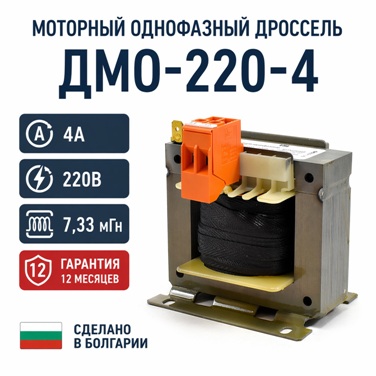

Однофазный моторный дроссель ДМО-220-4 (4А, 220В, 7,33 мГн)

Однофазний моторний дросель ДМО-220-4 (4А, 220В, 7,33 мГн)

Single-phase motor choke DMO-220-4 (4A, 220V, 7.33 mH)

2 600 ₴ с НДСз ПДВincl. VAT

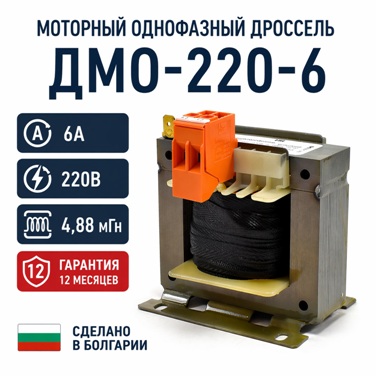

Однофазный моторный дроссель ДМО-220-6 (6А, 220В, 4,88 мГн)

Однофазний моторний дросель ДМО-220-6 (6А, 220В, 4,88 мГн)

Single-phase motor choke DMO-220-6 (6A, 220V, 4.88 mH)

3 120 ₴ с НДСз ПДВincl. VAT

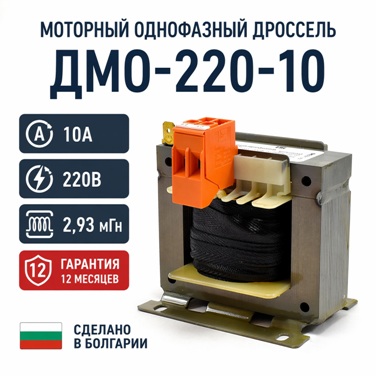

Однофазный моторный дроссель ДМО-220-10 (10А, 220В, 2,93 мГн)

Однофазний моторний дросель ДМО-220-10 (10А, 220В, 2,93 мГн)

Single-phase motor choke DMO-220-10 (10A, 220V, 2.93 mH)

3 900 ₴ с НДСз ПДВincl. VAT

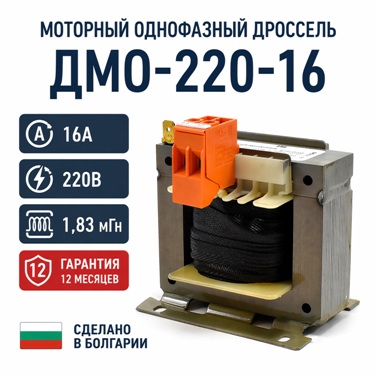

Однофазный моторный дроссель ДМО-220-16 (16А, 220В, 1,83 мГн)

Однофазний моторний дросель ДМО-220-16 (16А, 220В, 1,83 мГн)

Single-phase motor choke DMO-220-16 (16A, 220V, 1.83 mH)

4 160 ₴ с НДСз ПДВincl. VAT

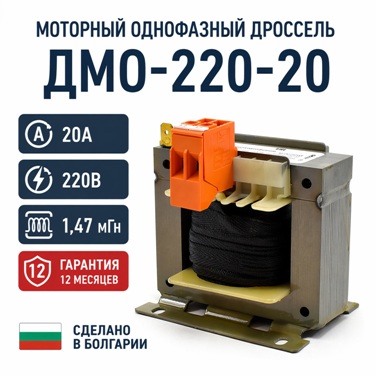

Однофазный моторный дроссель ДМО-220-20 (20А, 220В, 1,47 мГн)

Однофазний моторний дросель ДМО-220-20 (20А, 220В, 1,47 мГн)

Single-phase motor choke DMO-220-20 (20A, 220V, 1.47 mH)

4 680 ₴ с НДСз ПДВincl. VAT

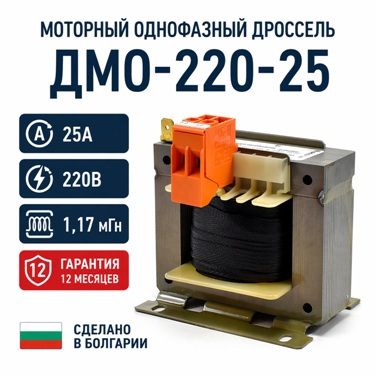

Однофазный моторный дроссель ДМО-220-25 (25А, 220В, 1,17 мГн)

Однофазний моторний дросель ДМО-220-25 (25А, 220В, 1,17 мГн)

Single-phase motor choke DMO-220-25 (25A, 220V, 1.17 mH)

4 940 ₴ с НДСз ПДВincl. VAT

Зачем нужны моторные дроссели Навіщо потрібні моторні дроселі Why motor chokes are needed

Какие проблемы решает моторный дроссель

Які проблеми вирішує моторний дросель

What problems a motor choke solves

Снижение токов утечки

Зниження струмів витоку

Reduces leakage currents

Дроссель предотвращает перегрузку частотного преобразователя, позволяя ему выдавать номинальный ток непосредственно на нагрузку.

Дросель запобігає перевантаженню частотного перетворювача, дозволяючи йому видавати номінальний струм безпосередньо на навантаження.

The choke prevents overloading the frequency converter, allowing it to deliver rated current directly to the load.

Ограничение скорости dV/dt

Обмеження швидкості dV/dt

Limits dV/dt rate

Защищает изоляцию обмоток двигателя от пробоя и преждевременного старения, сглаживая пики напряжения.

Захищає ізоляцію обмоток двигуна від пробою і передчасного старіння, згладжуючи піки напруги.

Protects motor winding insulation from breakdown and premature aging by smoothing voltage spikes.

Подавление помех (ЭМП)

Придушення завад (ЕМЗ)

Suppresses EMI noise

Значительно снижается уровень помех, излучаемых кабелем, как на стороне двигателя, так и в направлении питающей сети.

Значно знижується рівень завад, що випромінюються кабелем, як на боці двигуна, так і в напрямку живильної мережі.

Significantly reduces the level of noise radiated by the cable, both on the motor side and toward the supply mains.

Когда применять Коли застосовувати When to apply

Когда необходимо применять моторные дроссели

Коли необхідно застосовувати моторні дроселі

When motor chokes are necessary

Длина кабеля — ключевой фактор

Довжина кабелю — ключовий фактор

Cable length is the key factor

При использовании длинных кабелей между преобразователем и двигателем возникает паразитная ёмкость. В сочетании с высокой частотой переключения силовых транзисторов (IGBT) это приводит к ряду проблем, которые решает моторный дроссель.

При використанні довгих кабелів між перетворювачем і двигуном виникає паразитна ємність. У поєднанні з високою частотою перемикання силових транзисторів (IGBT) це призводить до низки проблем, які вирішує моторний дросель.

Using long cables between the converter and the motor creates parasitic capacitance. Combined with the high switching frequency of power transistors (IGBT), this leads to a range of problems that a motor choke solves.

Ведущие производители частотных преобразователей настоятельно рекомендуют или прямо предписывают установку моторных дросселей, если длина кабеля двигателя превышает 20–50 метров (в зависимости от конкретной модели и мощности привода).

Провідні виробники частотних перетворювачів наполегливо рекомендують або прямо приписують встановлення моторних дроселів, якщо довжина кабелю двигуна перевищує 20–50 метрів (залежно від конкретної моделі та потужності привода).

Leading frequency converter manufacturers strongly recommend, or explicitly require, installing motor chokes when the motor cable length exceeds 20–50 meters (depending on the specific model and drive power).

Три однофазных вместо одного трёхфазного

Три однофазні замість одного трифазного

Three single-phase units instead of one three-phase unit

В особых случаях, когда требуется защита мощного трёхфазного привода, допускается использование трёх раздельных однофазных моторных дросселей вместо одного трёхфазного. Это обеспечивает гибкость при проектировании и монтаже в условиях ограниченного пространства электрощита.

В особливих випадках, коли потрібен захист потужного трифазного привода, допускається використання трьох окремих однофазних моторних дроселів замість одного трифазного. Це забезпечує гнучкість при проєктуванні та монтажі в умовах обмеженого простору електрощита.

In special cases requiring protection for a powerful three-phase drive, three separate single-phase motor chokes may be used instead of one three-phase unit. This provides flexibility in design and installation when panel space is limited.

Наши специалисты помогут подобрать правильный номинал дросселя под ваш электропривод и условия монтажа — свяжитесь с нами для консультации.

Наші фахівці допоможуть підібрати правильний номінал дроселя під ваш електропривод і умови монтажу — зв'яжіться з нами для консультації.

Our specialists will help you select the correct choke rating for your drive and installation conditions — contact us for a consultation.
