Линейные шкалы SINO для систем УЦИ и модернизации металлообрабатывающих станков. Фотоэлектрическое считывание прецизионной стеклянной шкалы обеспечивает стабильный контроль перемещения исполнительных органов в реальном времени.

Лінійні шкали SINO для систем УЦІ та модернізації металообробних верстатів. Фотоелектричне зчитування прецизійної скляної шкали забезпечує стабільний контроль переміщення виконавчих органів у реальному часі.

SINO linear scales for DRO systems and machine-tool retrofits. Photoelectric reading of a precision glass scale provides stable real-time monitoring of axis movement.

Оптические линейные энкодеры SINO — это решение для модернизации металлообрабатывающего оборудования и комплектации устройств цифровой индикации. Прецизионная стеклянная шкала имеет шаг 20 мкм.

Оптичні лінійні енкодери SINO — це рішення для модернізації металообробного обладнання та комплектації пристроїв цифрової індикації. Прецизійна скляна шкала має крок 20 мкм.

SINO optical linear encoders are designed for machine-tool retrofits and DRO systems. The precision glass scale uses a 20 μm grating pitch.

Использование линеек SINO помогает исключить влияние люфтов винтовых передач на погрешность позиционирования, что важно для фрезерной, токарной, расточной и шлифовальной обработки.

Використання лінійок SINO допомагає виключити вплив люфтів гвинтових передач на похибку позиціонування, що важливо для фрезерної, токарної, розточувальної та шліфувальної обробки.

SINO scales help eliminate the effect of screw-drive backlash on positioning accuracy, which is important for milling, turning, boring and grinding operations.

Наличие и цены Наявність і ціни In stock & pricing

SINO KA-500 в наличии

SINO KA-500 у наявності

SINO KA-500 available now

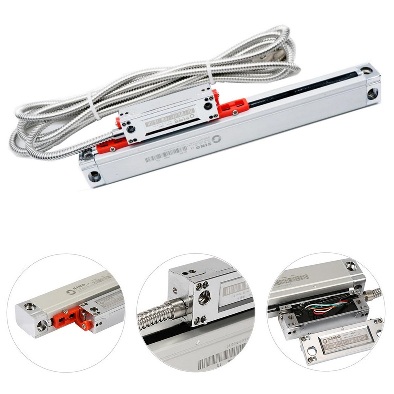

Оптический линейный энкодер SINO KA-500 (18×20 мм), 5 мкм

Оптичний лінійний енкодер SINO KA-500 (18×20 мм), 5 мкм

SINO KA-500 optical linear encoder (18×20 mm), 5 μm

5 720 грн с НДСз ПДВincl. VAT

Оптический линейный энкодер SINO KA-500 (18×20 мм), 1 мкм

Оптичний лінійний енкодер SINO KA-500 (18×20 мм), 1 мкм

SINO KA-500 optical linear encoder (18×20 mm), 1 μm

6 760 грн с НДСз ПДВincl. VAT

Оптический линейный энкодер SINO KA-500 (18×20 мм), 0,5 мкм

Оптичний лінійний енкодер SINO KA-500 (18×20 мм), 0,5 мкм

SINO KA-500 optical linear encoder (18×20 mm), 0.5 μm

7 800 грн с НДСз ПДВincl. VAT

Инженерия в каждой детали Інженерія в кожній деталі Engineering in every detail

Почему SINO подходит для промышленной модернизации

Чому SINO підходить для промислової модернізації

Why SINO fits industrial retrofits

Три серии под разные станки

Три серії для різних верстатів

Three series for different machines

KA-300 — универсальная серия 25×34 мм для средних станков, KA-500 — компактная 18×20 мм, KA-600 — усиленная 30×43 мм для больших пролетов.

KA-300 — універсальна серія 25×34 мм для середніх верстатів, KA-500 — компактна 18×20 мм, KA-600 — посилена 30×43 мм для великих прольотів.

KA-300 is a universal 25×34 mm series, KA-500 is a compact 18×20 mm series, and KA-600 is a reinforced 30×43 mm series for long spans.

Разрешение до 0,5 мкм

Роздільна здатність до 0,5 мкм

Resolution down to 0.5 μm

Доступные варианты — 0,5 / 1 / 5 мкм; опционально заявлено 0,1 мкм. Шаг оптической решетки — 20 мкм.

Доступні варіанти — 0,5 / 1 / 5 мкм; опційно заявлено 0,1 мкм. Крок оптичної решітки — 20 мкм.

Available resolutions are 0.5 / 1 / 5 μm, with 0.1 μm listed as an option. Grating pitch: 20 μm.

RS-422-A для помехоустойчивой передачи

RS-422-A для стійкої передачі сигналу

RS-422-A for noise-resistant transmission

Дифференциальные линии A, /A, B, /B, Z, /Z помогают защитить сигнал от электромагнитных помех рядом с силовыми кабелями и инверторами.

Диференціальні лінії A, /A, B, /B, Z, /Z допомагають захистити сигнал від електромагнітних завад поруч із силовими кабелями та інверторами.

Differential A, /A, B, /B, Z, /Z lines improve immunity to electromagnetic interference near motor power cables and inverters.

Промышленное исполнение

Промислове виконання

Industrial construction

Корпус из анодированного алюминиевого сплава, защита IP55, многослойные масло- и износостойкие полиуретановые уплотнения, скорость до 60 м/мин.

Корпус з анодованого алюмінієвого сплаву, захист IP55, багатошарові маслостійкі та зносостійкі поліуретанові ущільнення, швидкість до 60 м/хв.

Anodized aluminium housing, IP55 protection, multilayer oil- and wear-resistant polyurethane seals, and speeds up to 60 m/min.

Модификации и серии SINO

Модифікації та серії SINO

SINO series

SINO KA-300: профиль 25×34 мм; для средних токарных и фрезерных станков; длина измерения от 70 до 1020 мм.
SINO KA-300: профіль 25×34 мм; для середніх токарних і фрезерних верстатів; довжина вимірювання від 70 до 1020 мм.
SINO KA-300: 25×34 mm profile; for medium lathes and milling machines; measuring length from 70 to 1020 mm.
SINO KA-500: компактный профиль 18×20 мм; для поперечных суппортов, шлифовальных станков и мест с ограниченным монтажным пространством; длина от 70 до 470 мм.
SINO KA-500: компактний профіль 18×20 мм; для поперечних супортів, шліфувальних верстатів і місць з обмеженим простором монтажу; довжина від 70 до 470 мм.
SINO KA-500: compact 18×20 mm profile; for cross slides, grinders and tight installation spaces; length from 70 to 470 mm.
SINO KA-600: усиленный профиль 30×43 мм; для крупногабаритных продольно-фрезерных, расточных и портальных станков; длина от 1000 до 3000 мм.
SINO KA-600: посилений профіль 30×43 мм; для великогабаритних поздовжньо-фрезерних, розточувальних і портальних верстатів; довжина від 1000 до 3000 мм.
SINO KA-600: reinforced 30×43 mm profile; for large longitudinal milling, boring and gantry machines; length from 1000 to 3000 mm.

Технические характеристики

Технічні характеристики

Technical specifications

Доступное разрешение: 0,5 мкм / 1 мкм / 5 мкм; опционально 0,1 мкм
Доступна роздільна здатність: 0,5 мкм / 1 мкм / 5 мкм; опційно 0,1 мкм
Available resolution: 0.5 μm / 1 μm / 5 μm; optional 0.1 μm
Шаг оптической решётки: 20 мкм (0,02 мм)
Крок оптичної решітки: 20 мкм (0,02 мм)
Grating pitch: 20 μm (0.02 mm)
Выходной сигнал: TTL / дифференциальный RS-422-A (EIA-422-A)
Вихідний сигнал: TTL / диференціальний RS-422-A (EIA-422-A)
Output signal: TTL / differential RS-422-A (EIA-422-A)
Напряжение питания: 5V DC ±5%; 24V DC доступно под заказ
Напруга живлення: 5V DC ±5%; 24V DC доступно під замовлення
Supply voltage: 5V DC ±5%; 24V DC available on request
Максимальная скорость: до 60 м/мин
Максимальна швидкість: до 60 м/хв
Maximum speed: up to 60 m/min
Защита корпуса: IP55
Захист корпусу: IP55
Housing protection: IP55
Уплотнения: многослойные масло- и износостойкие полиуретановые губки
Ущільнення: багатошарові маслостійкі та зносостійкі поліуретанові губки
Seals: multilayer oil- and wear-resistant polyurethane lips
Материал корпуса: высокопрочный анодированный алюминиевый сплав
Матеріал корпусу: високоміцний анодований алюмінієвий сплав
Housing material: high-strength anodized aluminium alloy

Преимущества RS-422-A в промышленной среде

Переваги RS-422-A у промисловому середовищі

RS-422-A in industrial environments

Дифференциальная передача по линиям A, /A, B, /B, Z, /Z обеспечивает высокую помехоустойчивость кабеля от электромагнитного излучения. Это помогает избежать пропуска импульсов и сбоев индикации даже рядом с силовыми кабелями двигателей и мощными частотными преобразователями.

Диференціальна передача лініями A, /A, B, /B, Z, /Z забезпечує високу завадостійкість кабелю до електромагнітного випромінювання. Це допомагає уникати пропусків імпульсів і збоїв індикації навіть поруч із силовими кабелями двигунів і потужними перетворювачами частоти.

Differential transmission on A, /A, B, /B, Z, /Z provides high immunity to electromagnetic interference. This helps prevent missed pulses and display faults even when signal cables run close to motor power cables and high-power frequency converters.

SINO предлагает несколько типоразмеров и вариантов разрешения для модернизации станков. Подбор линейки выполняется с учётом длины измерения, монтажного пространства и требуемого разрешения.

SINO пропонує кілька типорозмірів і варіантів роздільної здатності для модернізації верстатів. Підбір лінійки виконується з урахуванням довжини вимірювання, монтажного простору та необхідної роздільної здатності.

SINO offers several sizes and resolution options for machine-tool retrofits. Selection should account for measuring length, installation space and required resolution.
