Вторая жизнь вашего оборудования: Подбор, замена и изготовление аналогов электродвигателей и тахогенераторов

Остановка производственной линии из-за вышедшего из строя электродвигателя — страшный сон любого инженера или владельца предприятия. Ситуация усугубляется, если сгоревший агрегат или тахогенератор давно снят с производства, а оригинальные запчасти либо стоят космических денег, либо недоступны из-за нарушенных логистических цепочек.

Но безвыходных ситуаций не бывает. В этой статье мы разберем, как грамотно подойти к подбору аналогов, замене и даже индивидуальному изготовлению электродвигателей и тахогенераторов, чтобы вернуть оборудование в строй с минимальными простоями.

Почему оригинальный двигатель не всегда лучший выбор?

Многие привыкли искать деталь «один в один». Однако в современных реалиях это часто нецелесообразно:

  • Устаревшие технологии: Старые двигатели (особенно постоянного тока) требуют сложного обслуживания и проигрывают современным аналогам в энергоэффективности.

  • Сроки поставки: Ожидание импортного оригинала может занимать от нескольких месяцев до полугода.

  • Цена: Стоимость уникальной детали со складов хранения (NOS — New Old Stock) может быть неоправданно завышена.

Именно поэтому грамотный инжиниринг, направленный на подбор или адаптацию современного аналога, становится стандартом в промышленности.

Искусство подбора: На что смотреть при замене электродвигателя?

Подобрать аналог — это не просто найти мотор с такой же мощностью. Это комплексная инженерная задача. Вот ключевые параметры, которые необходимо учитывать:

  1. Электрические характеристики:

    • Мощность (кВт) и номинальный ток.

    • Частота вращения (об/мин).

    • Напряжение и схема подключения (звезда/треугольник).

    • Режим работы (S1 — продолжительный, S2 — кратковременный, S3 и т.д.).

  2. Механические и присоединительные размеры:

    • Диаметр и длина вала.

    • Тип крепления (на лапах, фланцевое, комбинированное).

    • Высота оси вращения (габарит).

  3. Условия эксплуатации:

    • Степень защиты (IP) — устойчивость к пыли и влаге.

    • Класс изоляции и климатическое исполнение (для работы в жару, холод или агрессивных средах).

Важный нюанс: Если идеального совпадения по габаритам нет, проблема решается изготовлением переходных плит, адаптерных фланцев или муфт. Современные станки с ЧПУ позволяют выточить переходник любой сложности за пару дней.

Тахогенераторы: Маленькая деталь с большой ответственностью

Тахогенераторы — это датчики, которые преобразуют частоту вращения вала в электрический сигнал. Они являются «глазами» системы управления в приводах постоянного и переменного тока.

Сложности при замене тахогенератора:

  • Крутизна выходного напряжения: Это главный параметр (например, 20 мВ/(об/мин)). Если новый тахогенератор будет выдавать другое напряжение при тех же оборотах, система управления сойдет с ума.

  • Посадочные места: Часто тахогенераторы интегрированы прямо в корпус двигателя или имеют специфический полый вал.

Как решается проблема:

Если найти точный аналог невозможно, есть два пути:

  1. Подбор тахогенератора с близкими характеристиками и перенастройка (калибровка) привода оборудования.

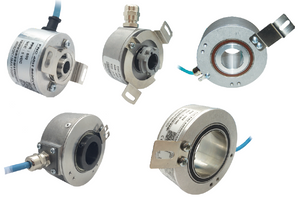

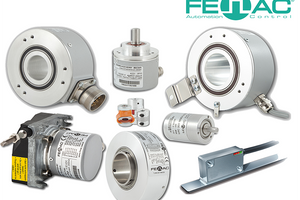

  2. Модернизация узла с заменой устаревшего аналогового тахогенератора на современный цифровой энкодер (импульсный датчик скорости). Это требует вмешательства в систему управления, но кардинально повышает точность и надежность системы.

Изготовление аналогов: Когда стандартные решения не работают

Бывают случаи, когда подобрать серийный двигатель невозможно. Например, это узкоспециализированные шпиндельные двигатели, моторы для нестандартных станков или спецтехники. В этом случае на помощь приходит реверс-инжиниринг и кастомизация.

Что могут сделать современные инжиниринговые центры?

  • Доработка вала: Удлинение, изменение диаметра, нарезка новых шпоночных пазов или шлицев на стандартном двигателе.

  • Замена подшипниковых щитов и фланцев: Изготовление новых деталей корпуса для обеспечения нужных присоединительных размеров.

  • Перемотка статора и изменение характеристик: На базе стандартного «железа» можно намотать двигатель с нестандартным напряжением или изменить его скоростные характеристики.

  • Создание двигателя с нуля: В редких случаях, когда требуется абсолютное соответствие уникальным чертежам, возможно мелкосерийное или штучное производство статора, ротора и корпуса.

Подводим итоги

Поломка редкого или снятого с производства электродвигателя — это не повод списывать оборудование в утиль. Рынок промышленного инжиниринга шагнул далеко вперед.

Грамотный подбор аналога, использование переходных элементов или индивидуальная доработка стандартных моторов позволяют не только восстановить работоспособность станков и линий, но и часто улучшить их характеристики, сделав привод более надежным, энергоэффективным и простым в дальнейшем обслуживании.
