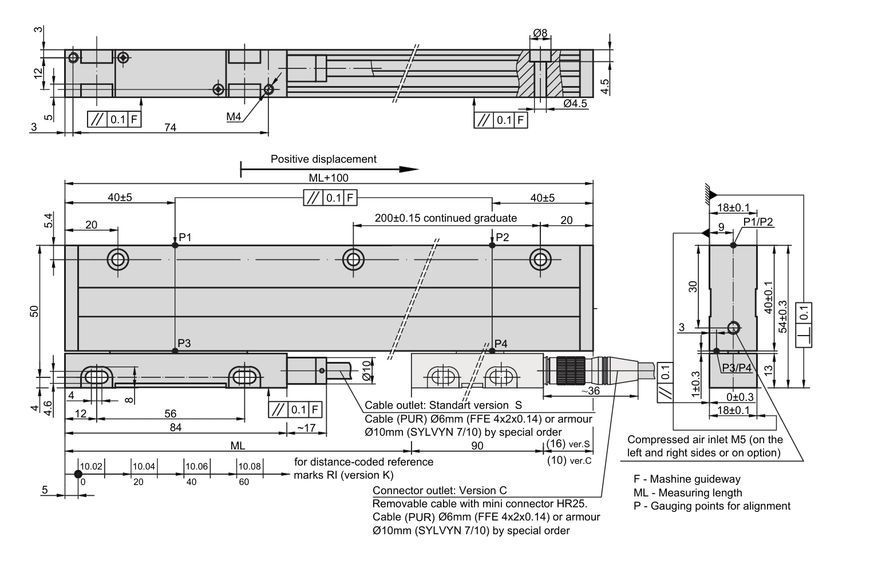

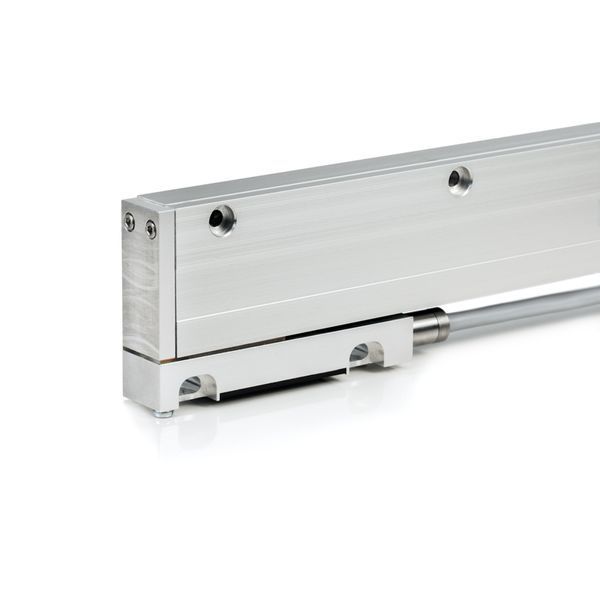

Інкрементальний лінійний енкодер L18B
Оптичний лінійний енкодер L18B здатний забезпечувати довжину вимірювання до 3240 мм, максимальну точність ±3 мкм на будь-який метр довжини вимірювання (ML), а також періоди решітки ±20 мкм та ±40 мкм.
Технічні характеристики лінійного датчика L18B
| Параметр | Технічні характеристики L18B |
|---|---|
| Довжина вимірювання (ML), мм | 70; 120; 170; 220; 270; 320; 370; 420; 470; 520; 620; 720; 820; 920; 1020; 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 1940; 2040; 2140; 2240; 2340; 2440; 2540; 2640; 2740; 2840; 2940; 3040; 3140; 3240 (інші проміжні довжини — за запитом) |
| Класи точності на будь-який метр довжини в межах ML (при 20°C) | • Для ML від 70 до 1040 мм: ±10; ±5 мкм; ±3 мкм (опція) • Для ML від 1040 до 2040 мм: ±10; ±5 мкм (опція) • Для ML від 2040 до 3240 мм: ±10 мкм |
| Період ґратки | 20 мкм; 40 мкм (опція) |
| Референтні мітки (RI) | • Стандартно для ML ≤ 1020 мм: 35 мм від обох кінців ML • Стандартно для ML ≥ 1140 мм: 45 мм від обох кінців ML • Опціонально: одна мітка RI у будь-якому місці, або дві чи більше міток RI, розділених відстанню n x 50 мм, або кодовані за відстанню |
| Макс. швидкість переміщення | • При коефіцієнті інтерполяції 1, 2, 5, 10: 1 м/с • При коефіцієнті інтерполяції 25: 0.5 м/с • При коефіцієнті інтерполяції 50: 0.4 м/с |
| Необхідне зусилля переміщення з ущільненнями | < 3 Н |
| Клас захисту (IEC 529) | З подачею стисненого повітря: IP64 |
| Вага | 0.4 кг + 1 кг/м |
| Робоча температура | 0…+50 °C |
| Температура зберігання | -20…+70 °C |
| Допустима вібрація (від 40 до 2000 Гц) | ≤ 30 м/с² |
| Допустиме ударне навантаження (11 мс) | ≤ 100 м/с² |
Модифікації та типи вихідних сигналів (TTL, 1 Vpp, 11 µA)
| Характеристика | Модифікація L18B-A (11 мкА) |
Модифікація L18B-AV (1 Vpp) |
Модифікація L18B-F (TTL) |
|---|---|---|---|
| Напруга живлення | +5 В ± 5 % | +5 В ± 5 % | +5 В ± 5 % |
| Макс. струм споживання (без навантаження) | 90 мА | 120 мА | 120 мА |
| Джерело світла | Світлодіод (LED) | Світлодіод (LED) | Світлодіод (LED) |
| Інкрементальні сигнали | Два синусоїдальні сигнали I1 та I2. Амплітуда при навантаженні 1 кОм: – I1 = 7 – 16 мкА – I2 = 7 – 16 мкА |
Диференціальний синус +A / -A та +B / -B. Амплітуда при навантаженні 120 Ом: – A = 0.6 – 1.2 В – B = 0.6 – 1.2 В |
Диференціальний меандр U1 / /U1 та U2 / /U2. Рівні сигналів при струмі навантаження 20 мА: – низький (логічний «0») ≤ 0.5 В при Up = ±5 В – високий (логічний «1») ≥ 2.4 В при Up = ±5 В |
| Референтний сигнал | Один квазитрикутний пік I0 на крок. Величина сигналу при навантаженні 1 кОм: – I0 = 2 – 8 мкА (корисна складова) |
Один квазитрикутний сигнал +R та його комплементарний -R на крок. Величина сигналів при навантаженні 120 Ом: – R = 0.2 – 0.8 В (корисна складова) |
Один диференціальний меандр U0 / /U0 на крок. Рівні сигналів при струмі навантаження 20 мА: – низький (логічний «0») < 0.5 В при Up = ±5 В – високий (логічний «1») > 2.4 В при Up = ±5 В |
| Максимальна робоча частота | 50 кГц | 50 кГц | • 50 кГц при коефіцієнті інтерполяції 1, 2, 5, 10 • 1000 кГц при коефіцієнті інтерполяції 25, 50 |
| Напрямок сигналів | I2 відстає від I1 при русі праворуч (якщо дивитися з боку шкали) | +B відстає від +A при русі праворуч (якщо дивитися з боку шкали) | U2 відстає від U1 при русі праворуч (якщо дивитися з боку шкали) |
| Макс. час наростання та спаду | – | – | < 0.5 мкс |
| Стандартна довжина кабелю | 3 м; без роз'єму | 3 м; без роз'єму | 3 м; без роз'єму |
| Максимальна довжина кабелю | 5 м | 25 м | 25 м |
