Комплект 4-осевого УЦИ (LCD) с линейками для горизонтально-расточного станка 2А622
Готовое профессиональное решение для модернизации горизонтально-расточного станка 2А622. Комплект устройства цифровой индикации (УЦИ) на 4 координаты с современным LCD-дисплеем и комбинированной системой измерения обеспечивает высокую точность позиционирования, снижает процент брака и значительно увеличивает производительность работы оператора.
Отличительной особенностью данного комплекта является использование магнитной линейки для измерения горизонтального перемещения шпинделя. Это инженерное решение гарантирует бесперебойную работу даже в условиях обильного выделения стружки и использования СОЖ, где классические оптические системы могут быть уязвимы.

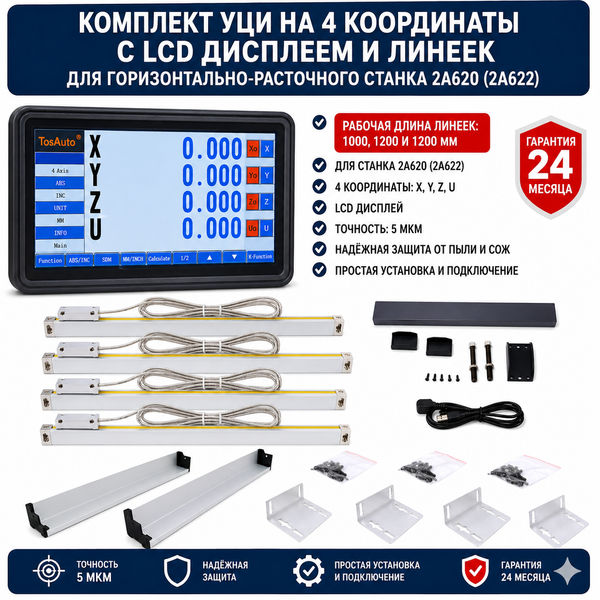

📦 Комплект поставки
- Блок УЦИ: 4-осевой дисплейный модуль с цветным LCD-экраном.
- Оптические линейки (5 мкм):
- 1000 мм — 1 шт.
- 1200 мм — 2 шт.
- Магнитная измерительная система (5 мкм):
- Магнитная лента 1000 мм — 1 шт. (для оси шпинделя).
- Считывающая магнитная головка — 1 шт.
- Защитный алюминиевый профиль.
- Кронштейны и крепежные элементы: полный монтажный набор для установки на станок 2А622.
- Защитные кожухи: для предотвращения механических повреждений линеек.
- Кабели подключения: в защитной металлической гофре.
- Инструкция по эксплуатации и монтажу.
⚙️ Технические характеристики
| Количество осей индикации | 4 координаты (X, Y, Z, W) |
| Тип дисплея | LCD (Жидкокристаллический, цветной) |

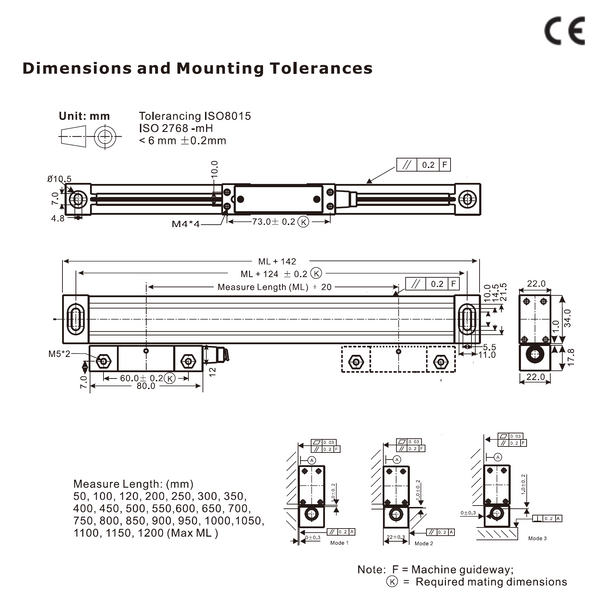

| Разрешение измерительных линеек | 5 мкм (0.005 мм) |
| Рабочая длина оптических линеек | 1000 мм / 1200 мм / 1200 мм |
| Рабочая длина магнитной линейки | 1000 мм |
| Тип сигнала | TTL / EIA-422-A |
| Напряжение питания | AC 85V - 260V / 50-60 Hz |
| Класс защиты (считывающие головки) | IP54 (оптика) / IP67 (магнитная система) |
💡 Преимущества и особенности комплекта для 2А622
- Надежность узла шпинделя: Магнитная линейка (1000 мм) абсолютно невосприимчива к маслу, охлаждающей жидкости, металлической пыли и вибрациям. Это делает её идеальным выбором для контроля выдвижения шпинделя горизонтально-расточного станка, где условия эксплуатации наиболее агрессивны.
- Информативный LCD-дисплей: В отличие от традиционных сегментных индикаторов, LCD-экран обеспечивает лучшую читаемость, позволяет отображать графические подсказки и обладает интуитивно понятным интерфейсом для быстрой настройки станка.
- Комбинированная система (Оптика + Магнетика): Сочетание оптических линеек (для осей с меньшим загрязнением, где важна жесткость конструкции линейки) и магнитной системы (для самых сложных участков) дает идеальный баланс цены и промышленной надежности.
- Прочный корпус: Блок УЦИ и считывающие головки выполнены в пыле- и влагозащищенных корпусах, специально разработанных для работы в цеховых условиях.
🛠 Основные функции УЦИ
- Обнуление координат и установка предварительных значений.
- Переключение между абсолютной (ABS) и относительной (INC) системами координат.
- Пересчет миллиметры / дюймы.
- Радиусный и диаметральный режимы работы.
- Функция центрирования (деление пополам).
- Память на 200 инструментов.
- Калькулятор для сложных расчетов непосредственно на рабочем месте.
- Сверление отверстий по окружности и наклонной линии.
- Компенсация линейной погрешности станка (учет износа направляющих).
- Сохранение текущих координат при отключении питания.
