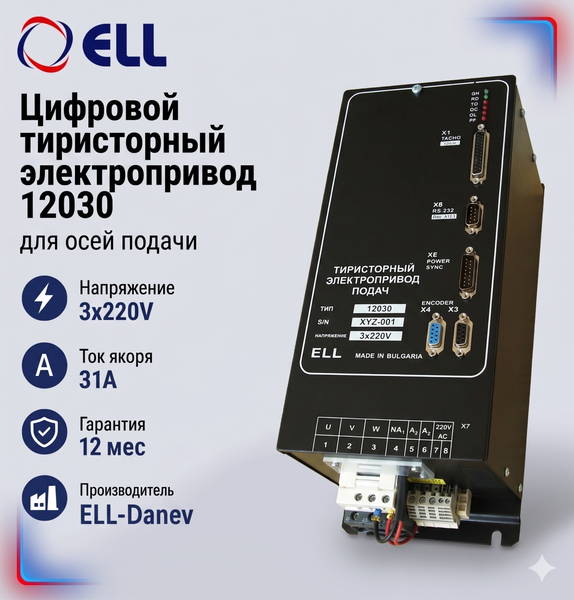

Цифровой тиристорный электропривод 12030 для осей подачи

Цифровой тиристорный электропривод 12030 (SD "ELL"): современное решение для осей подачи

Модель 12030 - это передовой тиристорный преобразователь производства компании «ELL – Danev» LTD , специально разработанный для точного управления двигателями постоянного тока с постоянными магнитами. Благодаря использованию современных цифровых вычислительных платформ (FPGA и DSP), привод 12-й серии отличается исключительной надежностью, стабильностью работы и богатым функционалом.

Устройство идеально интегрируется с системами ЧПУ (УЧПУ) и выступает полноценной, современной заменой устаревших аналоговых приводов, таких как SIEMENS, FANUC, КЕМЕК, КЕМТОК, КЕМРОН и Мезоматик.

Основные режимы работы:

• Прецизионное управление скоростью (с использованием цифрового или аналогового задания).

• Точное управление крутящим моментом.

Ключевые технические параметры и особенности серии 12030:

Электрические характеристики:

• Ток якоря: номинальный - 31 А, пиковый (максимальный) - до 155 А.

• Напряжение якоря: до 250 В (максимум).

• Параметры питающей сети: трехфазная сеть в диапазоне от 40 до 230 В.

• Устойчивость к помехам: реализована инерционная синхронизация, что гарантирует бесперебойную работу даже в сетях с сильными искажениями и помехами.

Управление и регулирование:

• Контроль: полноценное высокоточное 4-квадрантное управление скоростью электродвигателя.

• Ширина диапазона регулирования: не менее 10 000:1.

• Ограничение тока и торможение: программируемое динамическое ограничение тока якоря и наличие встроенной функции динамического торможения.

• Обратная связь: поддерживается работа как с энкодером, так и с тахогенератором.

Входы, выходы и интерфейсы:

• Вход тахогенератора: 1 аналоговый канал (± 120 В, 15 кОм) с поддержкой 64 диапазонов.

• Вход задания скорости: 1 аналоговый канал (± 10 В, сопротивление 10 кОм).

• Цифровые входы: 2 канала с опторазвязкой (± 24 В, 10 мА).

• Цифровой выход: 1 релейный выход (нагрузка до 100 В AC / 0.3 А или 24 В DC / 0.3 А).

• Связь с ПК: последовательный порт RS-232 (9600 бит/с) для пусконаладки.

Варианты задания рабочих параметров:

• Для скорости: через аналоговый вход (±10 В), выбор из 16 фиксированных значений, от внутреннего параметра, с помощью моторного потенциометра или по последовательному интерфейсу.

• Для момента: аналоговый сигнал (±10 В или однополярный 0…10 В с учетом знака), цифровое задание от параметра (со знаком) или передача по интерфейсу.

Настройка, диагностика и безопасность

Преобразователь обладает мощным встроенным инструментарием для пусконаладочных работ и защиты оборудования.

• Программное обеспечение: удобная настройка осуществляется через ПК (ОС Windows) с помощью программы ELL RS232 V2.0.

• Организация настроек: вся система параметров логично распределена по 17 группам.

• Мониторинг в реальном времени: функционал позволяет проверять статус цифровых I/O, корректность работы датчика скорости и даже оценивать качество напряжения в питающей сети.

• Защита и журнал событий: привод оснащен комплексом аппаратных и программных защит. Для быстрого поиска неисправностей ведется история ошибок (в памяти сохраняются 16 последних аварийных сообщений).

Примечание: Для ознакомления с подробным сравнительным анализом всех моделей преобразователей серий 12ХХХ, 13ХХХ и 14ХХХ, вы можете посетить наш сайт (ссылка) или официальный ресурс завода-изготовителя (ссылка).
