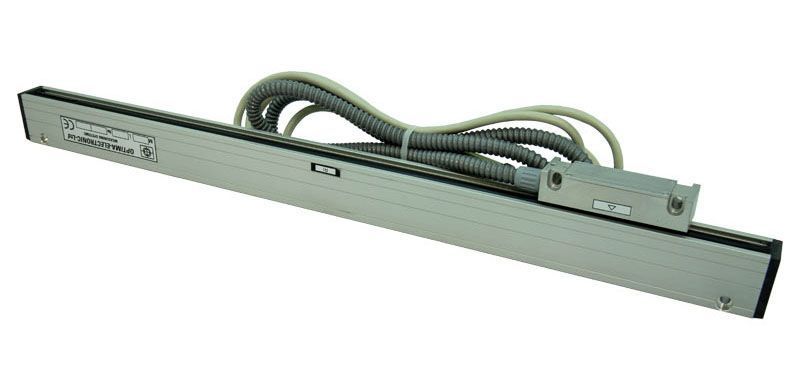

Інкрементальні датчики лінійного переміщення серії IS500
Прецизійні датчики лінійного переміщення з високою стійкістю до вібрацій та великих прискорень.
Основні характеристики:
-
Особливості конструкції: Зчитувальна головка оснащена п'ятьма мініатюрними підшипниками та незалежним веденням по корпусу.
-
Переваги: Така конструкція дозволяє компенсувати та усувати вплив нерівностей на напрямних верстатів, що виникають внаслідок зношування.
-
Надійність: Відмінний захист від забруднень.
-
Інтерфейс: TTL RS422, 11 µA, 1 Vpp.
|
Параметр |
IS520 |
IS521 |
IS522 |
IS525 |
|
Шаг |
20 мкм |
20 мкм |
20 мкм |
20 мкм |
|
Дискретность |
5 мкм |
- |
- |
1 мкм |
|
Точность |
+/- 5 мкм/м (для всех) |
|||
|
Длина измерения (мм) |
70/120/270/320/370/420/470/ 520/570/620/670/720/770/820/870920/970/1020/1140/1240/1340/ 1440/1540/1640/1740/1840/1940/ 2040/ 2140/2240/2340/2440/2540/2640/ 2740/2840/2940/3040/3140 (для всех) |
|||
|
Реперная точка |
Посередине или по запросу (для всех) |
|||
|
Макс. рабочая скорость |
24 м/мин |
24 м/мин |
24 м/мин |
24 м/мин |
|
Макс. ускорение |
1 м/с² |
1 м/с² |
1 м/с² |
1 м/с² |
|
Рабочая температура |
5 / 40 °C (для всех) |
|||
|
Температура хранения |
-20 / 50 °C (для всех) |
|||
|
Вес |
320 г + 92 г на 100 мм профиля (для всех) |
|||
|
Напряжение питания |
5 В +/- 5% (для всех) |
|||
|
Ток потребления |
0,15 A |
0,1 A |
0,1 A |
0,15 A |
|
Выходные сигналы |
TTL RS422 |
11 µA |
1 Vpp |
TTL RS422 |
|
Длина кабеля |
3 м или по запросу (для всех) |
|||
|
Защита кабеля |
По запросу (для всех) |
|||
