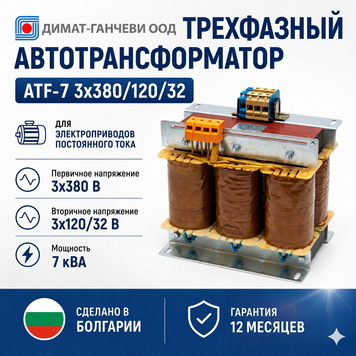

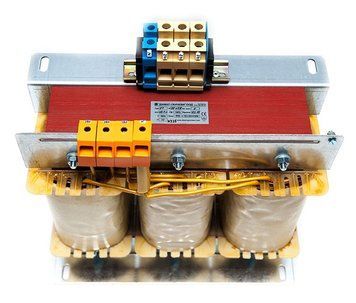

Трехфазный автотрансформатор серии ATF
Эффективное решение для согласования напряжений в промышленных сетях
Трехфазные автотрансформаторы серии ATF представляют собой силовое электротехническое оборудование, предназначенное для изменения уровня трехфазного переменного напряжения. В отличие от стандартных трансформаторов, ATF имеют общую обмотку для первичной и вторичной цепей, что обеспечивает прямую электрическую (галваническую) связь между ними.
Основные преимущества
Высокий КПД
За счет передачи части энергии напрямую по электрическому пути, потери в стали и меди минимальны (КПД до 98-99%).
Компактность и вес
Меньшие габариты и масса по сравнению с изолирующими трансформаторами аналогичной проходной мощности.
Экономичность
Снижение расхода обмоточного провода и электротехнической стали существенно уменьшает стоимость оборудования.
Расчет габаритной мощности
Физический размер сердечника ATF определяется его типовой (расчетной) мощностью, которая заметно ниже номинальной мощности нагрузки при близких значениях входного и выходного напряжений:
Sтип = Sном × (1 - 1/k) где k = Vвх / Vвых — коэффициент трансформации
Области применения
- Промышленный электропривод: Подключение импортного оборудования (частотных преобразователей, сервоприводов), рассчитанного на напряжения 220V/230V, к стандартным сетям 400V.
- Модернизация станков: Ретрофит и обновление систем ЧПУ, металлообрабатывающих линий и конвейеров.
- Энергетика: Связь между электрическими сетями близких классов напряжений с глухозаземленной нейтралью.
Технические характеристики (базовые)
| Параметр | Значение / Диапазон |
|---|---|
| Номинальное входное напряжение (V) | 380 / 400 / 415 V (или под заказ) |
| Номинальное выходное напряжение (V) | 200 / 220 / 380 V (или под заказ) |
| Частота переменного тока | 50 / 60 Гц |
| Схема и группа соединения обмоток | Звезда с выведенной нейтралью (Yn) |
| Класс изоляции | B / F / H |
| Степень защиты | IP00 (открытое) / IP20 / IP23 (в корпусе) |
