Оптические линейные энкодеры SINO (Линейные шкалы для станков)
Оптические линейные энкодеры SINO — это эталон надежности и точности в сфере модернизации металлообрабатывающего оборудования и комплектации устройств цифровой индикации (УЦИ). Построенные на базе фотоэлектрического считывания прецизионной стеклянной шкалы с шагом 20 мкм, данные датчики обеспечивают стабильный контроль перемещения исполнительных органов станков в режиме реального времени.
Использование линеек SINO позволяет полностью исключить люфты винтовых передач из погрешности позиционирования, что критически важно для высокоточной фрезерной, токарной, расточной и шлифовальной обработки.
Модификации и серии энкодеров SINO
- SINO KA-300: Универсальная и наиболее востребованная серия с сечением профиля 25х34 мм. Оптимальна для средних токарных и фрезерных станков. Длина измерения: от 70 до 1020 мм.

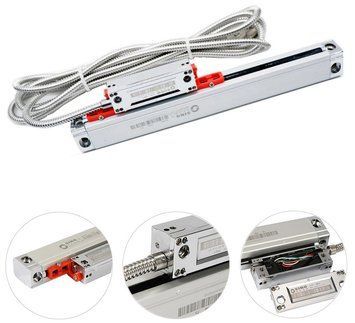

- SINO KA-500: Компактная (малогабаритная) серия с ультратонким сечением 18х20 мм. Разработана для поперечных суппортов, шлифовальных станков и зон с критически ограниченным монтажным пространством. Длина измерения: от 70 до 470 мм.
- SINO KA-600: Усиленная серия с жестким массивным профилем 30х43 мм. Предотвращает провисание и вибрации на больших пролетах. Применяется на крупногабаритных продольно-фрезерных, расточных и портальных станках. Длина измерения: от 1000 до 3000 мм.
Технические характеристики
| Параметр | Техническое значение |
|---|---|
| Доступное разрешение | 0.5 мкм / 1 мкм / 5 мкм (опционально 0.1 мкм) |
| Шаг оптической решетки | 20 мкм (0.02 мм) |
| Тип выходного сигнала | TTL / Дифференциальный RS-422-A (EIA-422-A) |
| Напряжение питания | 5V DC ±5% (24V DC доступно под заказ) |
| Максимальная скорость перемещения | До 60 метров в минуту |
| Класс защиты корпуса | IP55 (пыле- и влагозащищенное исполнение) |
| Уплотнения | Многослойные масло- и износостойкие полиуретановые губки |
| Материал корпуса | Высокопрочный анодированный алюминиевый сплав |
Преимущества сигнала RS-422-A в промышленной среде
Энкодеры SINO поставляются с типом интерфейса RS-422-A. Использование дифференциальных линий передачи данных (A, /A, B, /B, Z, /Z) гарантирует максимальную помехозащищенность кабеля от электромагнитного излучения. Это предотвращает пропуск импульсов и сбои в индикации координат, даже если сигнальные линии проложены в непосредственной близости от силовых кабелей питания двигателей и мощных частотных преобразователей (инверторов).
